(1) 总体描述
SCADA系统是以计算机和通信技术为基础构建，对工业及公用事业领域的生产过程或运行现场进行监视及控制，实现数据采集、计量、处理、报警、存储、分析、远端操作等功能的软件系统。SCADA系统广泛应用于电力、石化、冶金、燃气、工业制造等领域。
DYNAS综合监控系统是由西电数字科技公司开发，适应大、云、物、移时代应用需求的全新一代SCADA系统。与传统SCADA系统相比，DYNAS系统在可靠性、处理容量、性能指标等方面均有大幅提升，功能和用户界面更为丰富，能更好地满足用户需求。
(2) 产品版本

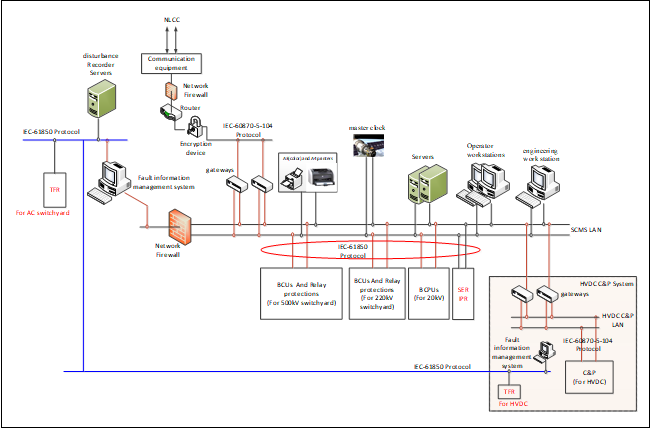

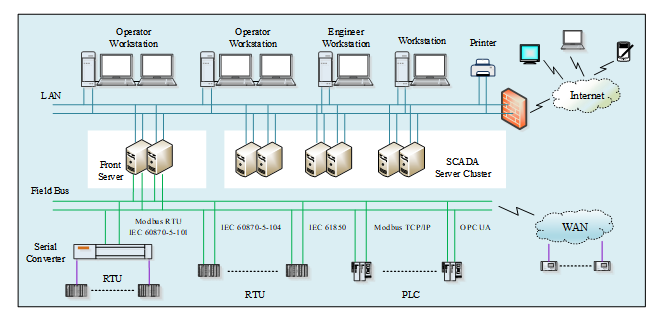

DYNAS结合电力系统和工业控制领域应用需求进行了优化设计，通过模型定义和工程组态，可构成网级监控系统（调度自动化系统，配电自动化系统），直流换流站、变电站等各种电力厂站的站端监控系统，以及电力设备的就地监控系统等。根据应用需要，DYNAS系统可分为以下版本：
● 基本版：通常安装于设备屏柜上，由单台计算机（工控机）和显示器，或一台服务器和一台操作工作站组成，实现对就地设备的运行监控功能，适合于数据点1万点的就地监控系统。
● 标准版：双重化服务器（主备切换），适合于数据点10万点以内的站端监控系统。
● 专业版：服务器集群，本地部署，适合于数据点100万点以内的网级监控系统。
● 云上版：服务器集群，云端部署。数据点数不限。适合于企业级大型综合监控系统。
(3) DYNAS与云大物移
作为新一代SCADA系统，DYNAS完美融合云计算、大数据、物联网、移动互联网技术，采用全新的系统构架和全新的技术栈，以满足新时代工业领域对监控系统的新需求。
● 云计算：DYNAS可在本地计算机系统部署（基本版、标准版、专业版），亦可在云端部署（云上版）。对于本地部署的DYNAS，可通过云端组态工具进行项目的开发和配置，然后将项目部署至本地DYNAS的运行系统中。云上版DYNAS可将其服务运行在云端（公有云、私有云或混合云），本地工作站连接云端进行实时监控。
● 大数据：DYNAS专业版和云上版采用分布式数据库、分布式内存存储、分布式文件存储，支持Spark分布式计算，并提供更高性能的基于全内存模式的分布式算子计算，可处理PB级大数据。
● 物联网：DYNAS支持物联网协议，可用做工业物联网中的边缘计算子站，或作为连接工业云的网关。
● 移动互联网：DYNAS的各个版本均支持手机、Pad等移动终端访问。App的显示画面专门针对移动终端进行了屏幕适配及布局优化，支持双点触屏、滑动等操作。
(4) DYNAS的运行环境和开发环境
DYNAS系统提供统一、标准的运行时系统软件及集成开发环境IDE。
1) 运行时系统

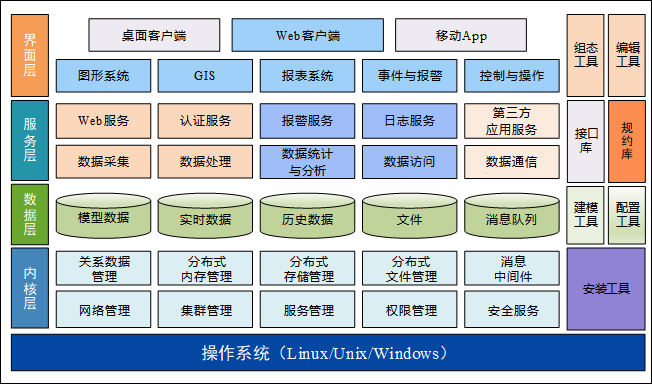

运行时系统由内核层、数据层、服务层和界面层组成，其总体结构如下图所示：
● 内核层
实现对整个系统的网络、通信、服务、安全等的底层管理及分布式服务（分布式内存/数据库/文件/消息队列）的管理。
● 数据层
数据层是系统各种数据的存储实体，包括：模型库、实时数据库、历史数据库。用户文件和消息队列作为特殊类型的数据。
● 服务层
服务层提供各种SCADA服务，主要包括数据采集服务、数据处理服务等。
● 界面层
基于B/S构架，提供稳定可靠的前端框架及丰富方便的人机界面组件，支持桌面客户端、Web客户端及移动App。
2) 集成开发环境IDE
DYNAS系统的开发环境IDE主要由各种工具软件和接口库组成。IDE可在云端部署，用户无需下载任何软件，即可进行应用系统的配置、组态及二次开发。：
● 安装工具：用于安装DYNAS系统。
● 配置工具：对系统内的节点、网络、进程、服务、集群、数据库等进行图形化配置。
● 建模工具：可根据应用模型，实现图形与模型的双向交互，实现图模一体化。
● 组态工具：组态工具用于Web显示页面的生成、编辑和发布。组态工具可提供丰富的图形组件（图元）以便于快速的工程组态。组态工具支持与模型数据的交互。
● 库编程工具：支持根据应用接口的定义生成应用系统的访问接口；支持根据模型数据结构（或表结构）自动生成规约库：IEC系列规约IEC 60870-5-104、IEC 61850，OPC UA规约库，生成数据访问接口。
● 接口库：由一系列服务接口组成，服务本身由运行环境及应用服务提供。
(5) DYNAS系统特点
DYNAS具备开放性、可靠性、安全性、易用性、扩展性、创新性等技术特征。
1) 开放性
● 开放性结构：DYNAS采用开放式体系结构，提供开放式环境，支持多种硬件平台，能在Linux、UNIX、Windows等操作系统环境下运行；
● 开放性标准：DYNAS的图形、模型、接口规范及通信协议等遵循相关的国际国内标准；
● 开放性平台：DYNAS系统提供通用接口规范，支持使用多种编程语言（Java，C++,C#, Python, JavaScript）的定制开发。
2) 可靠性
● 部件可靠：采用经行业认证机构检测合格的硬件、软件产品；
● 设计可靠：系统内任何软件模块均具备异常处理机制，异常退出的模块有报警、日志记录并具备自恢复功能；
● 运行可靠：关键硬件设备冗余配置，关键软件具备容错机制，任何单点故障不会引起系统功能的丧失和数据丢失。
3) 安全性
● 系统安全：满足软件系统安全防护有关规定，可防备来自系统外的网络攻击；
● 操作安全：具有完善的权限管理机制，API级用户认证；
● 数据安全：具备数据备份及恢复机制，具备数据的加密机制并采用加密传输协议，多重保护确保数据的安全性。
4) 易用性
● 易维护：具备诊断软件和维护工具，实现硬件、软件和数据在线维护；
● 易配置：能够灵活配置功能模块，模块的增加和修改不影响其它模块正常运行；
● 易操作：人机界面友好，操作与维护模块工具化、图形化。
5) 扩展性
● 规模伸缩：系统容量可扩充，可在线增加测控、交互信息容量，可在线增加服务器、工作站等；
● 功能扩充：可通过在线版本升级进行功能变更或扩充；
● 业务定制：可根据不同的业务类型组合不同的应用，用户可定制自己的专用服务、画面配置及系统Logo。
6) 创新性
● 技术先进：设计和架构具有前瞻性，充分利用云计算-大数据-物联网-移动互联网相关的成熟技术；
● 性能卓越：支持负载均衡和分布式计算，系统主要性能比现有同类系统显著提升；提供独有的历史数据高速缓存算法，显著提升数据访问效率；
● 功能丰富：可支撑多数据类型的信息融合与多业务类型的互动操作。

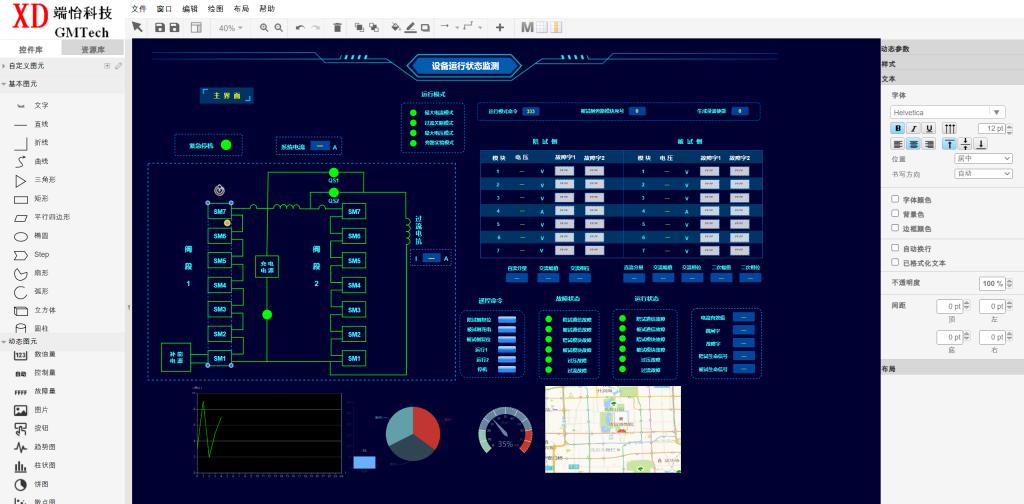

DYNAS系统人机界面
